شرایط نگهداری از قطعات و اجزاء برج خنک کننده

برج خنک کننده یکی از کاربردی ترین دستگاه ها در صنعت تهویه مطبوع است که شرکت هایی نیز به صورت اختصاصی به ساخت و فروش این دستگاه ها مشغول می باشند. کارکرد برج خنک کننده دفع گرما از آب در حال جریان می باشد، در دستگاه کولینگ تاور آب با هوا تماس پیدا می کند و دمای آب کاهش می یابد، این خنک شدن آب به دلیل تبخیر بخشی از آب و خروج گرما به صورت بخار می باشد. برج خنک کن یکی از کلیدی ترین بخش های کارخانجات، صنایع فولاد، نیروگاه ها و پروسه های شیمیایی می باشد. در ادامه توضیحاتی جامع از اجزای برج خنک کننده و شرایط نگهداری از آنها را برای کسب اطلاعات بیشتر شما عزیزان ارائه می کنیم.

قطعات برج خنک کننده

قطعات تشکیل دهنده برج خنک کن یا کولینگ تاور بخش های مختلفی را شامل شده که شناخت این اجزا در برج خنک کننده از اهمیت زیادی برخوردار شده است. عملکرد صحیح یک دستگاه خنک کننده آب وابستگی بسیار بالایی در کارکرد درست قطعات تشکیل دهنده آن دارد. قطعات برج خنک کننده شامل اجزای اصلی سیستم هوادهی، تجهیزات آبرسانی و بدنه اصلی دستگاه بوده که کارکرد هر جز از کولینگ تاور موجب بهبود عملکرد خنک کنندگی برج می گردد. در واقع اگر برج خنک کننده را یک سیستم شامل بخش های مختلف در نظر بگیریم، قطعات جانبی همانند اعضای اصلی آن به شمار می‌روند.

اجزای تشکیل دهنده برج خنک کننده بسته به نوع جریان هوادهی (جریان مکانیکی و جریان طبیعی)، نوع انتقال حرارت (مداربسته یا غیر مستقیم و مدارباز یا مستقیم) و همچنین نوع آرایش جریان (جریان متقاطع، جریان مخالف، القایی و...) می‌تواند متفاوت باشد. اما همواره بخش عمده‌ای از قسمت‌ها و قطعات کلیدی کولینگ تاورها، یکسان می باشد. درادامه به بررسی این بخش ها و قطعات می‌پردازیم.

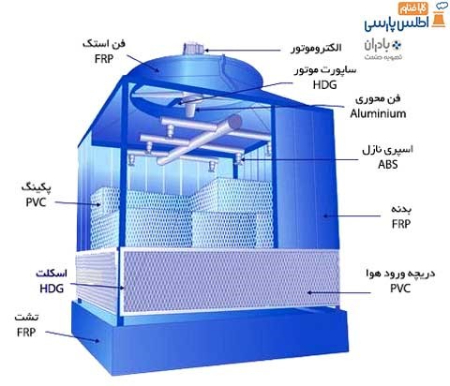

انواع قطعات برج خنک کننده

• الکتروموتور برج خنک کننده

• فن برج خنک کننده

• گیربکس برج خنک کننده

• فن استک برج خنک کننده

• نازل برج خنک کننده

• پکینگ برج خنک کننده

• قطره گیر برج خنک کننده

• حوضچه برج خنک کننده

• کلگی توزیع آب برج خنک کننده

• شفت برج خنک کننده

• چوب اشباع برج خنک کننده

بدنه برج خنک کننده

 بدنه برج خنک کن (کولینگ تاور)، چند نقش اصلی را ایفا می کند. نخست اینکه بدنه برج خنک کن به عنوان چهار چوب اصلی این تجهیز بوده و  وظیفه تحمل نیروهای اصلی و نیروهای جانبی را بر عهده دارد. در عین حال بدنه برج خنک کننده باید ارتعاشات مربوط به فن و گیربکس را گرفته و از انتقال آن به پایه ها و یا سیستم پایپینگ جلوگیری نماید.

دوم اینکه بدنه برج خنک کن به عنوان حائلی است که اجازه پاشش آب به بیرون از برج را نمی دهد. به همین دلیل بدنه برج خنک کن باید حتماً از عایق بندی مناسبی برخوردار باشد.

در حالت کلی بدنه برج خنک کن از سه جنس مختلف ساخته می شود:

• بدنه بتونی: این حالت بیشتر در برج های خنک کن صنعتی کاربرد داشته و به دلیل وزن و هزینه بالاتر در کولینگ تاورهای پکیج استفاده نمی شود.

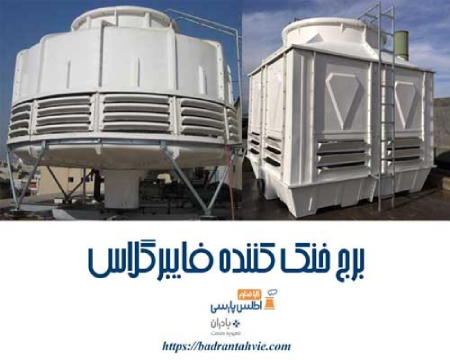

• بدنه فایبر گلاس: این نوع بدنه به دلیل سبک بودن و مقاومت مناسب در برج ها خنک کن پکیج ساختمانی و برج های خنک کن صنعتی استفاده می شود.

• بدنه فلزی: استفاده از بدنه فلزی در برج های خنک کن صنعتی کاملاً مردود می باشد و تنها در برخی از انواع برج خنک کن از بدنه فلزی استفاده می شود.

تعمیر و نگهداری برج خنک کننده و اجزاء آن

تعمیر و نگهداری اجزاء برج خنک کننده ، عملیات مناسبی برای رسیدن به حداکثر توان برج خنک کننده و افزایش عمر آن بسیار مهم است. با انتخاب یک شرکت مناسب برای خریداری و نصب برج خنک کن می‌توان هزینه عملیاتی و نگهداری را کاهش داد. این روش ها می توانند با حفظ جریان مناسب آب و جریان هوا و همچنین جلوگیری از خوردگی در برج خنک کننده، از افت کارایی در قسمت انتقال گرما جلوگیری نمایند. دوره های زمانی سرویس به نوع برج، اندازه و عوامل خارجی مانند موقعیت جغرافیایی ساختمان بستگی متفاوت می باشند.

اقداماتی که برای نگهداری از برج خنک کننده می‌توان انجام داد عبارتند از:

• نصب صافی برای فیلتر کردن اضافات و آشغال ها که از آسیب رساندن آلودگی های انتقال یافته از طریق هوا یا آب به سیستم جلوگیری می‌کند.

• نازل ها باید به طور مرتب تمیز شوند تا از گرفتگی جلوگیری شود. از آنجا که نازل ها توزیع آب را بهبود می‌بخشند، باید در جایی قرار گیرند که بتوان به راحتی به آنها دسترسی داشت تا بازرسی، تمیزکاری یا جایگزین شوند.

• روش های مختلف تصفیه آب مانند فیلتراسیون، رسوب زدایی و استفاده از مواد شیمیایی سبز عملکرد بهینه سیستم برج خنک کننده را تأمین می‌کند. برای این کار توصیه می شود این عمل ماهیانه انجام شود، مگر در صورتی که توسط شرکت سازنده به صورت دیگری توصیه شده باشد.

• تمیز کردن کامل برج های خنک کننده به معنی استفاده از یک ماده شیمیایی تمیز کننده است که در سیستم برج خنک کننده و تهویه مطبوع گردش کند.

• شستشوی پرفشار و استفاده از جاروبرقی نیز بخشی از فرایند تمیزکاری کامل را تشکیل می دهد. در صورت لزوم ، اجزای مکانیکی مانند فن ها، موتورها و تسمه ها هم باید تمیز و تنظیم شوند. اجزای الکتریکی مانند خازن ها و سیم کشی باید بررسی و در صورت لزوم جایگزین شوند.

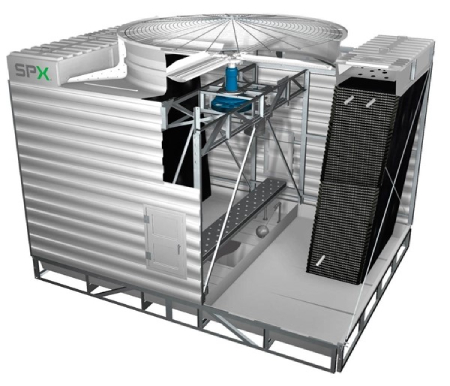

برج خنک کننده و بهره وری انرژی

با افزایش قیمت حامل های انرژی و تأکید بر حفظ محیط زیست، اطمینان از اینکه برج ها به گونه ای طراحی و ساخته شده و همچنین نصب و نگهداری می شوند که از انرژی کمتری استفاده کنند، ضروری می باشد. برخی از روش هایی که برای بهبود کارایی می‌توان استفاده کرد شامل موارد زیر است.

• استفاده از برج خنک کننده مدار باز که انرژی کمتری نسبت به سایر انواع برج خنک کننده مصرف می کند.

• کنترل سرعت فن: سرعت فن برج خنک کننده باید این قابلیت را داشته باشد که متناسب با دمای سیال خروجی یا دما و فشار خنک کاری کنترل شود. این کار با استفاده از موتورهای دو سرعته یا فناوری درایو با سرعت متغیر حاصل می‌شود. این سیستم را می‌توان به برج خنک کننده های قدیمی و جدید نیز اضافه نمود.

سخن پایانی

با توجه به طراحی متنوع کولینگ تاورها، اجزای تشکیل دهنده انواع برج خنک کننده می تواند متفاوت باشد. بطورکلی قبل از خرید برج، ابتدا باید با بخش ها و قطعات مختلف دستگاه به طور کامل آشنا شد. همچنین باید در زمینه عمر مفید، چگونگی نگهداری، مصرفی یا غیرمصرفی بودن قطعات و... اطلاع لازم را کسب کرد.

قطعات کولینگ تاور به دلیل اینکه به صورت مداوم کار می کنند و با جریان ریزشی آب و جریان مکشی هوا دائما در تماس می باشند، باید به صورت دوره ای چکاپ و بررسی شده و در صورت نیاز تعمیر و یا تعویض گردند.

باید به این موضوع توجه شود که اگر بازدیدهای دوره ای و تعمیر قطعات داخلی و رسوب زدایی آنها به تاخیر بیافتد، ممکن است آسیب جدی به آنها وارد شود و راندمان برج به شدت کاهش پیدا کند. بنابراین قطعات برج خنک کننده را باید به صورت مرتب سرویس و چک کرد و آنها را شست و شو داد و در صورت نیاز آنها را تعویض کرد.
